گام به گام با اتوکد قسمت اول انتخاب نقشه

انتخاب پلان اتوکد

انتخاب پلان برای پروژه اتوکد

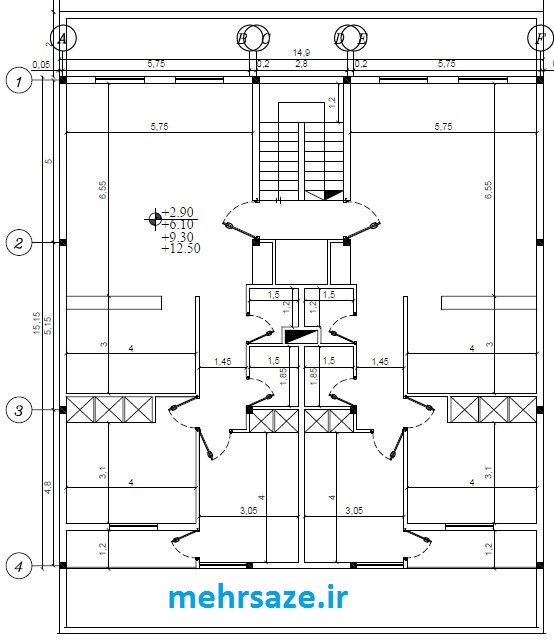

یک پروژه اتوکد را از ابتدا تا انتها شروع می نماییم. در آغاز یک نقشه را انتخاب می کنیم.

پلان برای پروژه اتوکد
پلان اتوکد



این یک پروژه ساده است که با آن می خواهیم دستورهای ساده اتوکد را پیاده سازی نماییم.

برای شروع ترسیم ابتدا با دستور line آشنا می شویم:

ابزار Line برای ترسیم خطوط به کار می­رود. روشهای مختلفی برای اجرای این فرمان وجود دارد که به صورت زیر نحوه تعریف این فرمان را توضیح می­دهیم.

اجرای دستور Line:

Ribbon panel »Home tab » Draw »line





Menu bar » Draw » line »

Draw toolbar » Line »



Command line: Line

Command line: L

یا از خط فرمان Line را تایپ می‌کنیم اگر حرف اول یعنی L را هم تایپ کنیم دستور اجرا می­شود. با تایپ تمام حروف یا فقط اول حرف Line در ورودی متحرک (Dynamic Input)  نیز این فرمان اجرا می­گردد. پس از اجرای دستور Line، در خط فرمان مختصات نقاط ابتدا و انتها را تعیین می­کنیم که با کلیک کردن در صفحه­ی ترسیمی اتوکد می­توان نقطه اول را تعیین کرد.

نکته: برای خروج از دستور در حال اجرا کلید Esc را می‌زنیم.

انواع شکل­های مکان‌نمای موس:

حالت استاندارد: وقتی علامت اتوکد به این صورت باشد یعنی هیچ دستوری در حال اجرا یا انتخاب نیست.

در این حالت یعنی یک دستور در اتوکد در حال اجرا است و معمولا باید یک نقطه

را برای ادامه ترسیم تعریف یا یک نقطه مبنا برای ادامه دستور انتخاب کرد.

وقتی مکان‌نما به این شکل در می‌آید که دستوری در حال اجرا باشد و باید یک یا چند موضوع را برای ادامه‌ی دستور انتخاب کنیم

نکته: اندازه مکان‌نما و تنظیمات آن در قسمت options تنظیم می‌شود که بعدا با آن آشنا خواهیم شد.



برای ترسیم نقاط ابتدا و انتها باید دستگاه مختصات دکارتی و قطبی را شناخت و با توجه به آنها مختصات نقطه را داد در ادامه مختصری برای آشنایی مختصات­ها آمده است.
